HRS-T407动态
扭矩传感器,
采用优质不锈钢材质，· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
· 输出正反转扭矩信号，
· 两端均为键连接，
• 转速可达1800转/分钟
技术参数：
| 参 数 |
技术指标 |
|
参 数 |
技术指标 |
| 量 程 |
0-10,20,30,50,100,200,500,1000Nm |
输入电阻 |
700±5Ω |
| 灵敏度 |
1.5±10% mV / V |
绝缘电阻 |
≥5000MΩ/ 100VDC |
| 零点输出 |
±2% F.S. |
激励电压 |
10-15VDC |
| 非线性 |
±0.1，0.3% F.S. |
温度补偿范围 |
-10 ~ 60ºC |
| 滞后 |
≤±0.05% F.S. |
工作温度范围 |
-20 ~ 80ºC |
| 重复性 |
≤±0.05% F.S |
安全超载 |
150% F.S. |
| 蠕变 |
≤±0.03% F.S/30min |
极限超载 |
200% F.S. |
| 温度灵敏度漂移 |
0.03% F.S. / 10℃ |
电缆线尺寸 |
Ø5.2×3m |
| 零点温度漂移 |
0.03% F.S. / 10℃ |
电气连接 |
红/E+，黑/E-，绿/S+，白/S- |
| 输入电阻 |
750±10Ω |
材质 |
不锈钢或合金钢 |

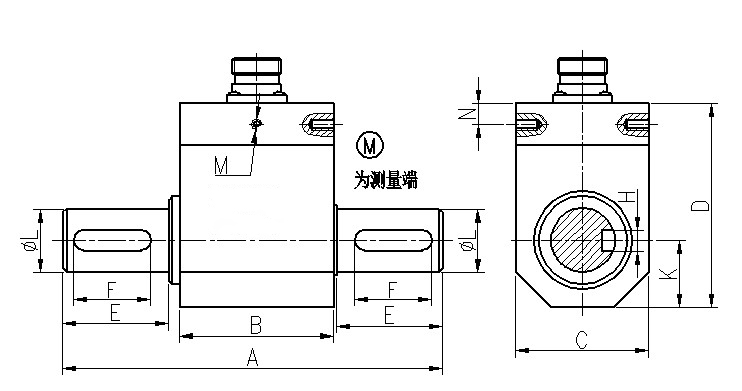

外形尺寸图：
| |
尺寸参数对应表：
| 量程(Nm) |
A |
ΦL |
B |
C |
D |
E |
F |
K |
N |
M |
H |
| 10-100 |
108 |
18 |
44 |
38 |
58 |
30 |
22 |
19 |
6 |
3-M3 |
6 |
| 200-500 |
143 |
28 |
56 |
53 |
73.5 |
40 |
30 |
27 |
6 |
2-M3 |
8 |
| 1000 |
221 |
6 |
97 |
90 |
125 |
60 |
55 |
45 |
33 |
4-M4 |
16 |
|
|
