特点与用途/Features & Applications
结构特点：环形中空型结构
轮辐式或截面膜盒式结构，结构紧凑，小巧

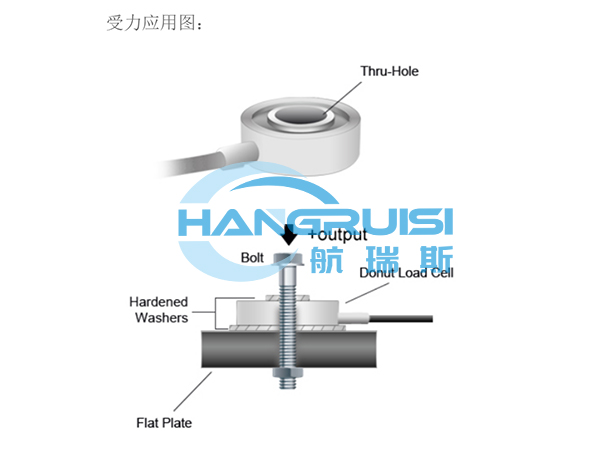

中心通孔或螺纹，可以直接连接丝杆或者受力杆，抗偏载能力强，精度高；适合于安装空间有限的设备上的力值检测、控制
动态响应频率小于300HZ

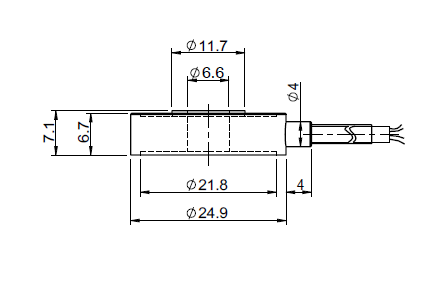

尺寸图
技术参数
| 参数 |
Specifications |
技术指标/Technique |
| 额定容量 |
Capacity |
50,100,200,500,1000N |
| 输出灵敏度 |
Rated output |
1.5±20%mV/V |
| 零点输出 |
Zero balance |
± 0.05mV/V |
| 非线性 |
Non-linearity |
≤0.50%F.S. |
| 滞后 |
Hysteresis |
≤0.20%F.S. |
| 重复性 |
Repeatability |
≤0.20%F.S. |
| 温度灵敏度漂移 |
Temp.effect on output |
0.05%F.S./10℃ |
| 零点温度漂移 |
Temp.effect on zero |
0.05%F.S./10℃ |
| 输入电阻 |
Input impedance |
700±20Ω |
| 输出电阻 |
Output impedance |
700±10Ω |
| 绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
| 激励电压 |
Recommended excitation |
5~12V |
| 最大激励电压 |
Maximum excitation |
15V |
| 温度补偿范围 |
Compensated temp range |
-10~60℃ |
| 工作温度范围 |
Operation temp range |
-20~80℃ |
| 安全超载 |
Safe overload |
150%F.S. |
| 极限超载 |
Ultimate overload |
200%F.S. |
| 电缆线尺寸 |
Cable size |
Φ3×3000mm |
| TEDS可选 |
